フォトレビュー：マザーボード/電源ユニット

　自作PCネタ続き。前回はケースのレビューをしたがマザーボードと電源ユニットも写真を撮ったので、どうせなら載せておく。案件ではございません。

manuller416.hatenablog.com

マザーボード: ASUS TUF Gaming B760M PLUS D4

　マザーボード表面全体。約18,000円と安くは無いが、手頃な価格帯かつ装備が充実しており安っぽさは感じない。

　裏面。こちらにもTUF Gamingのロゴが印刷されている。

　CPUソケット周り。CPUソケットカバーにもTUF Gamingのロゴが入っている。VRMフェーズは12+1とcore i3 14100を動かすのであれば十分だろう。ソケットの右奥に見えるのはメモリーのスロット。ラッチは片側のみ。

　VRMフェーズ数はざっくり言えばCPUに電力供給するための回路で、多ければ多いほど安定した電力供給が期待でき、発熱も少なくて済むので熱による性能低下を避けられる。とされているが超高性能のCPUを使うのでもなければあまり気にする必要は無い。

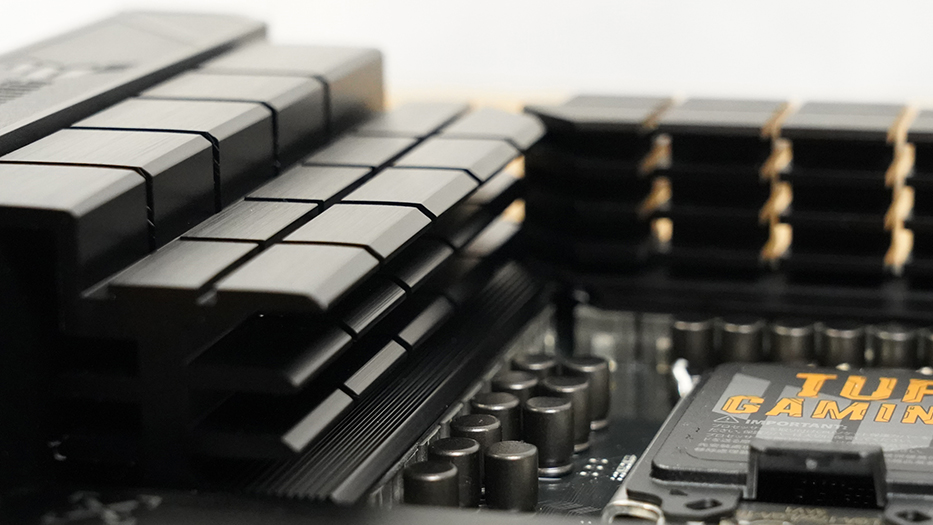

　VRMの上に装備されているヒートシンク。なかなか大きく頼もしい。爆発反応装甲のようでTUFシリーズが意識するミリタリーテイストなマッチョさが感じられる。

　上側から。右側に見える通気孔？も警告線のような形状になっているのが良い。

　M.2 SSDスロットとPCI-Expressスロット周り。[✕]と+×＋×＋が刻印されているのがM.2 SSDのヒートシンク。上段のM.2 SSDスロットがCPU直結、下段がチップセット接続になっている。

　拡大図。上段のM.2スロットのすぐ下、銀色のPCI-Expressスロットはグラフィックスカードを装着することを想定して強化されたものになっている。ラッチレバーが大型で押しやすい。

　表面左下は電気的にほぼ切り離されたオーディオ関連の回路。黄色い半透明の線の部分でメイン回路と隔離されている。中央に見える蟹のマークのチップセットがRealtek 7.1chオーディオコーデックのチップセット。

　コンデンサーを挟んで右側に見えるピンはフロントパネルに繋げるオーディオピンヘッダ。PCケースのフロント部にあるイヤフォンジャック・マイクジャックに繋がる。

　B760チップセットのヒートシンク。この下にマザーボードに接続されている各種部品を橋渡しするためのチップセットがあり、その種類によって出来ることが違う。詳細は下記サイトが詳しい。

www.pc-koubou.jp

　要約するならCPUオーバークロックをするでも無いなら別に下位グレードのチップセットでも良い。拡張性を重視するなら上位グレードでしか出来ない事はあるものの、通常構成で組む場合はそこまで気にする必要は無い。

　一体型バックパネル。これを選んだ最大の理由がこれ。というかこの最初から完成されたパネルが付いていてなおかつ安くていい感じのマザーボードがこれだから選んだ。

　HDMI、DPと２種類の映像出力ポートがあり、USB Type-Aのポートが2.0×2、3.2 Gen 2×4、3.2 Gen1×1の計 7 箇、Type-Cの3.2 Gen 2x2が 1 箇所と十分。LANケーブルポートと各種オーディオジャックもある。黒いオーディオジャック下にあるのは光デジタルケーブルでオーディオ機器を接続するためのポート。

　バックパネル下側。通気用？のスリットが設けられている。右に見えるのはボタン電池。

　付属品の一部。マニュアルは違和感ない日本語で翻訳されている。右のはステッカーでこれ以外にもケーブルやネジ、ドライバDVDなどの必要なものは付属する。

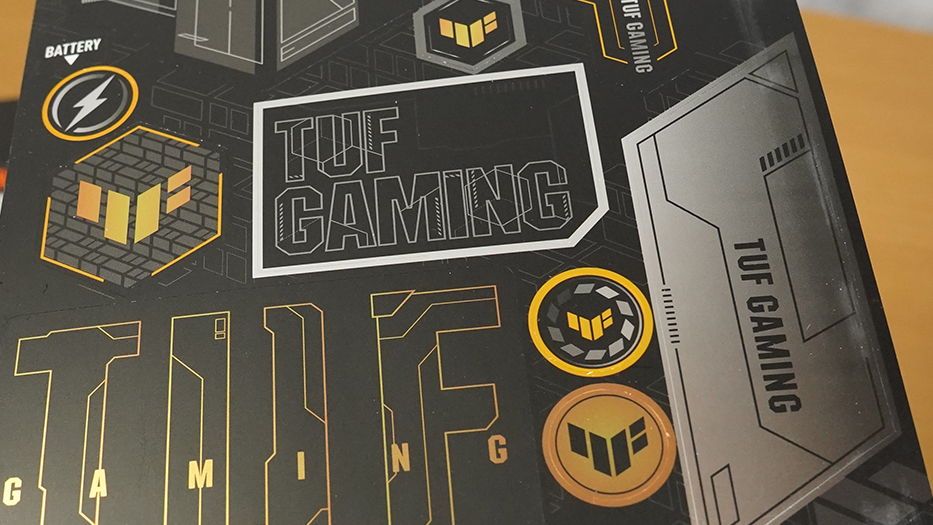

　ステッカーはつや消しメタリック的な光沢あり。左上に「Battery」と見えるように、丸いシールはボタン電池に貼り付ける用らしい。左下の大きめのステッカーには「CARD」と書いてあるのだが2.5インチSSDに貼り付ける用だろうか。ぶっちゃけあんまり使わん。公式でどのように使ってほしいかの例もボタン電池以外は見当たらない。
